桂林鴻程廢渣磨粉設備廠了解到，廣西某建材公司利用當地電廠和鋼鐵廠產生的粉煤灰和爐渣、水淬渣、錳渣等工業廢渣進行綜合利用，經過經精細研磨、攪拌生產年產80萬噸具有優良商業價值的混凝土用復合摻合料，項目選址位于廣西百色市平果市工業區，本項目為一般工業固體廢物的綜合利用。根據《廣西工業產業結 構調整指導目錄（2021 年本）》，本項目不屬于目錄中的限制類、 淘汰類、禁止類項目，且該目錄鼓勵類產業原則上只列國家產業結構 調整目錄和西部地區鼓勵類產業目錄之外，符合廣西實際、迫切需要 的非限制類和淘汰類產業。本項目屬于《產業結構調整指導目錄（2024 年本）》中鼓勵類項目，符合廣西工業產業政策要求。 項目已取得平果市發展和改革局的備案證明，項目已進入環評階段近期投產。

    一、 混凝土復合摻合料原材料的技術指標要求：

    1、粉煤灰：粉煤灰是燃煤燃燒所產生煙氣灰分中的細微固體顆粒物，經除塵器補集下來得到的固體廢物。粉煤灰的主要氧化物組成為：SiO2、Al2O3、FeO、Fe2O3、CaO、MgO、K2O、Na2O 等。比重在 1.95~2.36g/cm3 之間，松干密度在 450~700kg/m3范圍內，比表面積在 220~588m2/kg 之間，吸水量 89%～130%，28D 抗壓強度比37%～85%。粉末狀，熱值在 500 大卡/kg 左右。

   2、爐底渣：本項目選用的爐底渣為燃煤鍋爐或者燃煤電廠的循環流化床產生的爐渣。進廠前預處理到<20mm 的規格。

   3、脫硫石膏：脫硫石膏又稱排煙脫硫石膏、硫石膏或 FGD 石膏，主要成分和天然石膏一樣，為二水硫酸鈣 CaSO4·2H2O，含量≥93%。脫硫石膏是燃煤或油的工業企業在治理煙氣中的二氧化硫后而得到的工業副產石膏。

   4、錳渣：錳渣為電解金屬錳生產過程產生的壓濾渣，是錳礦粉經過硫酸酸浸、氧化中和、凈化后再經過固液分離后的產物。百色市錳礦資源豐富，錳渣產生量大，目前多以填埋堆存處置為主。

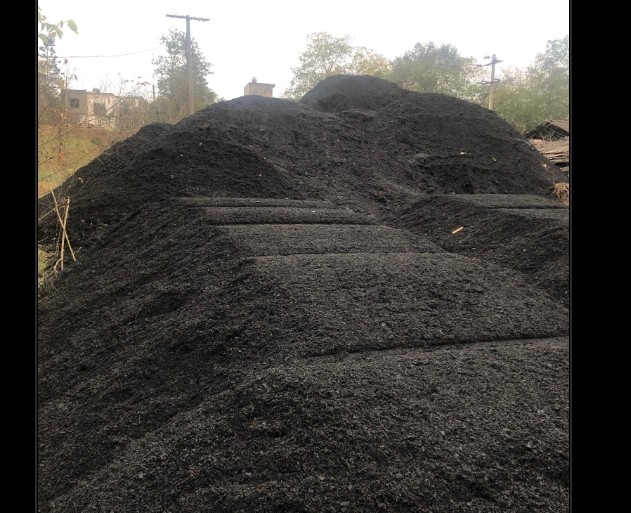

  5、水淬渣：本項目選用的水淬渣為礦熱爐法冶煉不同碳含量的碳素鉻鐵合金時排放的外觀呈灰黑色的冶金廢渣，也稱為冶金鉻鐵渣。通常爐渣經過水淬工序形成1-20mm 左右?；?。冶金鉻鐵渣具有硬度大，熔點高的性質，能耐 1900～2000℃高溫，現多用作建筑材料。鉻鐵渣的主要成分為三氧化二鉻、氧化硅、氧化鎂、氧化鋁、氧化鈣和氧化鐵，各氧化物含量范圍如下：Cr2O3含量：3~5%，SiO2含量：28~34%，Al2O3含量：20~25% MgO含量：25~30% Fe2O3含量：1~3% CaO含量：1~5%

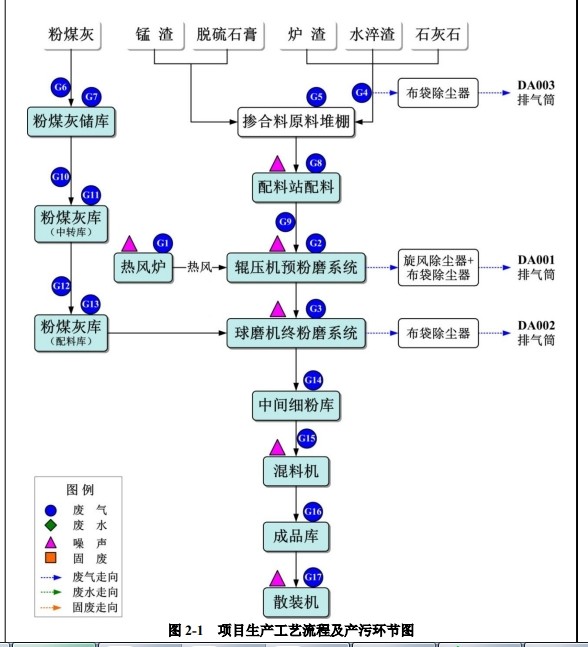

    二、電廠廢渣生產復合摻合料的生產線主要工藝設備有：1 套配料系統、1 套輥壓機聯合粉磨系統、1 套熱風爐供熱系統、1 臺混料機。生產工藝流程如下圖：

   電廠鋼廠廢渣生產混凝土復合摻合料，具有廣泛的應用前景和顯著的優勢，復合摻合料能部分或完全替代水泥，降低工程成本，通過填充水泥顆粒間的空隙，提高混凝土的密實度和強度。通過二次水化反應，進一步提高混凝土的后期強度，使用復合摻合料有利于減少水泥用量，降低能耗和碳排放，符合綠色建筑和可持續發展的要求。在未來的混凝土工程中，復合摻合料的應用將會更加廣泛和深入。

     在電廠鋼廠廢渣生產混凝土復合摻合料生產工藝工程中，原材料的磨粉是一項重要的工藝，桂林鴻程自主研發生產的雷蒙磨粉機、立式磨粉機、超細立式磨粉機、節能環保環輥磨粉機，可將原料開法研磨至80-2500目應用于對應下游行業，桂林鴻程磨粉機建三至今30余年，磨機榮獲100余項技術專利，磨機目前服務5000+企業，在礦渣、固廢深加工領域磨機研磨技術成熟、磨機運行穩定、易損件經久耐用使用壽命長，獲得了業內多家固廢深加工企業的高度認可，了解礦石、礦渣、固廢磨粉成套設備技術工藝、技術參數、價格方案，歡迎聯系姚工進行咨詢，聯系電話：18878317068
